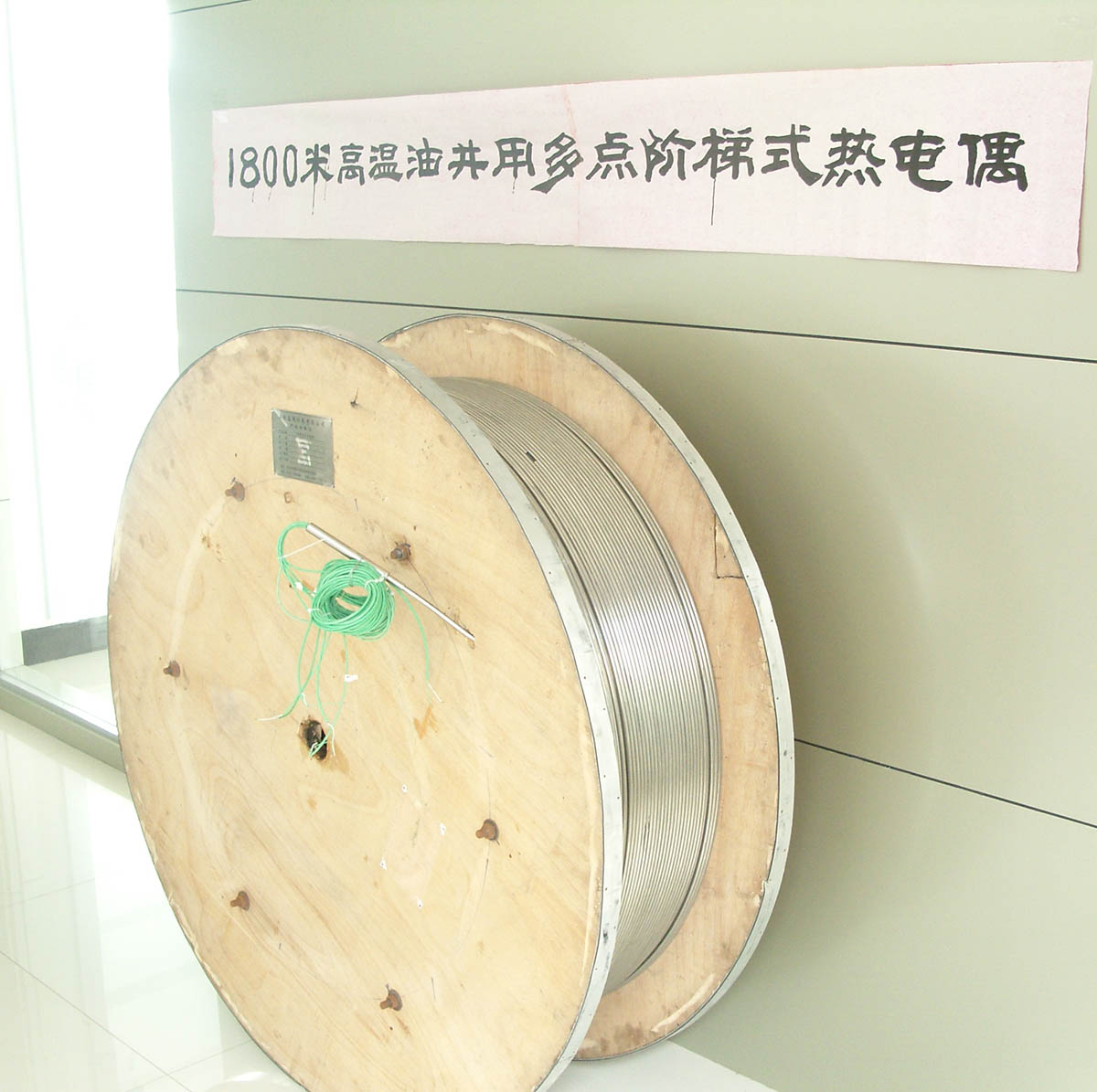

油井用多点阶梯式超长铠装热电偶：

《油井用多点阶梯式超长铠装热电偶》是本公司历经五年开发的新产品。是由多支芯线铠装热电偶组合于一支不锈钢管内

，经模具压实变径的坚实整体

。整机是由外套管、内芯铠装热电偶
、接线盒、补偿导线组成
。多支热电偶成阶梯式分布
，全长可达2000米。具有耐压
、可挠
、高不渗透
、高不燃性、耐辐射
、高强度、安全防爆
、安装方便、使用寿命长等优点。是一项从设计到安装都得到专业技术支持的完整体系。该产品专用于深度油井纵向温度梯度的测量，也可用于气井
、地热深井纵向温度梯度的测量
。本产品执行Q/XG18823-2009 《高温油井用多点阶梯式超长铠装热电偶》企业标准。

1  外观质量

表面应平整
、光亮，无折痕、无毛剌、无裂缝、无夹杂物，无肉眼可分辨的划痕；

2 结构及尺寸（图3示）

  a） 测温点N：N可以根据用户需要设计，目前市场N取5～7的较多。

  b） 总长度L：L=LN+1（m），LN为最长测温点热电偶的长度，可根据用户需要设计。

  c） 延长型补偿导线：多芯，长度可根据需要设计
。" width="644" height="266" alt=""/>

  d） 外径D为6～8mm,允差为D±0.1D
。

  e） 各测温点长度Lx可根据用户需要和油井深度设计，允差为lx±0.5（m）。

  f） 热端结构：绝缘型。

  g） 冷端结构：简易型

3  分度号

     K 型（根据需要可以采用其他分度号）。

4  测温范围
：-40 ～ 600℃

5  热电动势及允差

 热电动势应符合GB/T 16839.1  热电偶分度表的要求

允差应符合GB/T 16839.2 允差的规定。

Ⅰ级：±（2.5℃或0.75%t）；Ⅱ级
：±（1.5℃或0.4%t）

6  绝缘电阻

  a)  室温绝缘电阻：不小于1000 MΩ/ m

  b)  高温绝缘电阻

：不小于3 MΩ/ 支

7  外套管完整性

产品整体浸泡在室温水中60分钟后，其绝缘电阻无变化。

8  材料

  a)  内芯铠装热电偶应符合GB/T 18404技术要求

  b)  外保护管材质为316L,其材质应符合相关标准要求。
