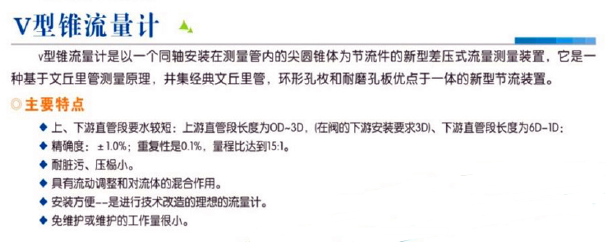

XGLG节流装置——V型锥流量计

：

V型锥流量计是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置，它是一种基于文丘里管测量原理，并集经典文丘里管，环形孔板和耐磨孔板优点于一体的新型节流装置。

V型锥流量计主要特点
：

◆上、下游直管段要水较短：上游直管段长度为0D-3D
，（在阀的下游安装要求3D）、下游直管段长为6D-1D 。

◆精确度
：±1.0%；重复性是0.1%；量程比达到15∶1
◆耐脏污、压小
。
◆具有流动调整和对流体的混合作用。
◆安装方便——是进行技术改造的理想的流量计
。

◆免维护或维护的工作量很小。

V型锥流量计主要技术参数：
◆节流径比β
：0.45-0.85

◆公称压力

：0.25-20MPa

◆公称通经：15-1200mm

◆雷诺数范围 ReD ：5x103~1xI07
