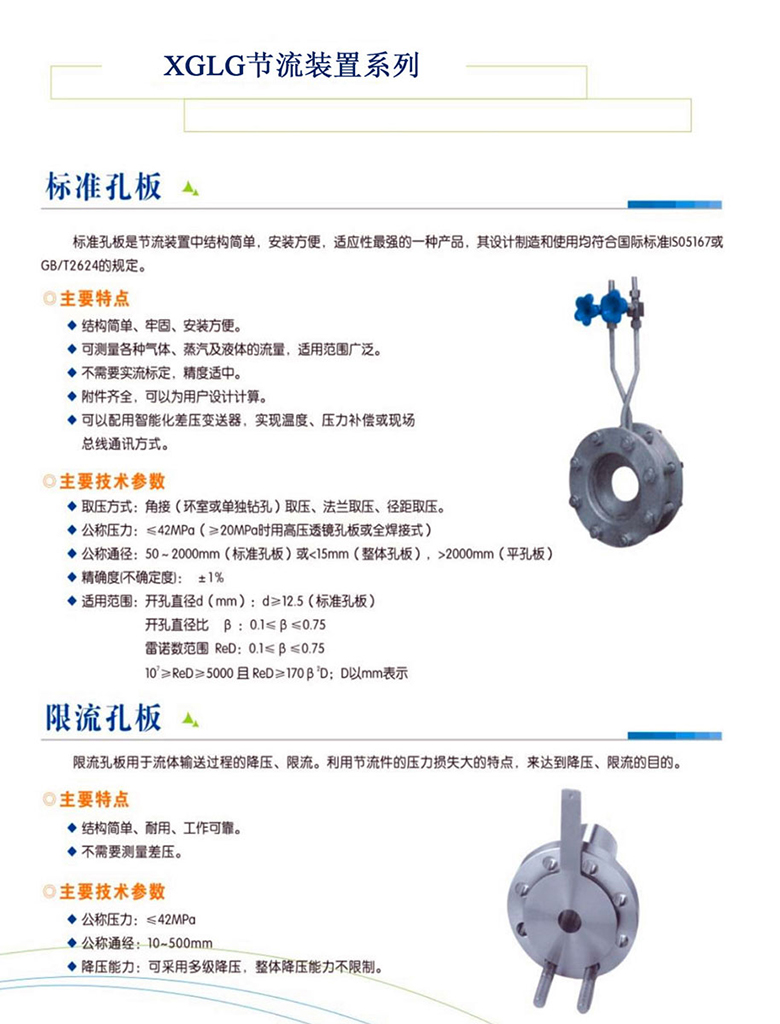

XGLG节流装置——孔板流量计

：

标准孔板是节流装置中结构简单
，安装方便，适应性最强的一种产品
，其设计制造和使用均符合国际标准ISO5167或 GB /T2624的规定
。

标准孔板流量计主要特点
：
◆结构简单
、牢固、安装方便。
◆可测量各种气体、蒸汽及液体的流量
，适用范围广泛。

◆不需要实流标定，精度适中。
◆附件齐全，可以为用户设计计算。
◆可以配用智能化差压变送器，实现温度、压力补偿或现场总线通讯方式
。

标准孔板流量计主要技术参数：
◆取压方式
：角接（环室或单独钻孔）取压、法兰取压、径距取压
。
◆公称压力：≤42MPa(≥20MPa时用高压透镜孔板或全焊接式）
◆公称通径：50-2000mm（标准孔板）或＜15mm（整体孔板）；>2000mm（平孔板）

◆精确度（不确定度）：±1%
◆适用范围：

开孔直径 d ( mm )：d ≥12.5（标准孔板）
开孔直径比 β ：0.1≤β≤0.75
雷诺数范围 ReD ：0.1≤β≤0.75
107 ≥ReD ≥5000且ReD≥170β2 D；D 以 mm 表示

孔板流量计主要类型：

1）标准孔板流量计

2）限流孔板流量计

3）环形孔板流量计

4）一体型（孔板、环形孔板
、喷嘴）流量计

5）平衡流量计

6）偏心孔板流量计

7）圆缺孔板流量计
